Co to jest pistolet natryskowy HVLP
An Pistolet natryskowy HVLP to pistolet natryskowy wykorzystujący powietrze o dużej objętości i niskim ciśnieniu do rozpylania farby lub materiału powłokowego. W porównaniu z konwencjonalnym wysokociśnieniowym pistoletem natryskowym, pistolet natryskowy HVLP przepuszcza większą objętość powietrza pod niższym ciśnieniem, co powoduje rozbicie cieczy na drobne cząstki, jednocześnie wysyłając mniejszą jego ilość do powietrza w postaci nadmiernego natrysku. Krótko mówiąc, pistolet natryskowy HVLP pozwala na wydajniejsze nakładanie powłok, marnując przy tym mniej materiału na otaczającą powierzchnię i podłogę.

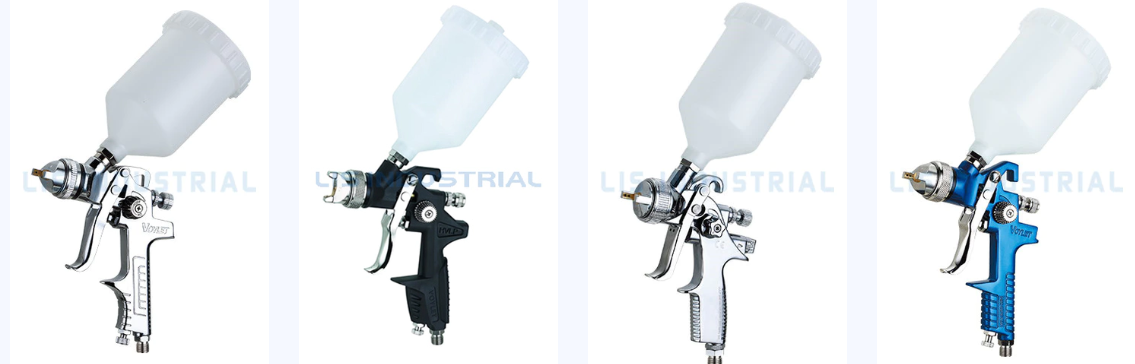

Większość sprzedawanych obecnie pistoletów HVLP jest zbudowana jako: Pistolet natryskowy o dużej objętości i niskim ciśnieniu z zasilaniem grawitacyjnym co oznacza, że pojemnik na farbę znajduje się na górze korpusu pistoletu i podaje materiał w dół do kanału cieczy, wykorzystując siłę grawitacji, a nie zasysanie. Ten układ jest popularny, ponieważ umożliwia pełniejsze opróżnienie kubka i wymaga mniejszego ciśnienia powietrza, aby wciągnąć materiał do strumienia powietrza.
| Funkcja | Typowa wartość |
|---|---|
| Rodzaj paszy | Zasilanie grawitacyjne, zasilanie syfonowe lub zasilanie ciśnieniowe |
| Ciśnienie powietrza | Około 0,5 do 10 psi na korku, w zależności od stiardu konstrukcyjnego |
| Wydajność transferu | Około 60 do 70 procent, w zależności od konfiguracji broni i techniki |
| Typowe rozmiary dysz | 1,0 mm do 2,0 mm w zależności od lepkości materiału |
| Typowe zastosowania | Renowacja pojazdów, wykańczanie mebli, lakierowanie przemysłowe, projekty DIY |
Jak działa pistolet natryskowy HVLP
Zasada działania pistoletu natryskowego HVLP rozpoczyna się od przedostania się sprężonego powietrza do pistoletu przez wlot powietrza w dolnej części uchwytu. Pociągnięcie za spust otwiera jednocześnie zawór powietrza i igłę cieczy, umożliwiając przepływ sprężonego powietrza przez dyszę podczas pobierania farby lub podawania grawitacyjnego do tego samego strumienia powietrza. Szybko poruszające się powietrze rozcina farbę na drobne kropelki w procesie zwanym atomizacją, a głowica powietrzna kształtuje te kropelki w kontrolowany wachlarz lub okrągły wzór natrysku, zanim dotrą one do powierzchni.
Uproszczona struktura izometryczna pistoletu natryskowego HVLP zasilanego grawitacyjnie, przedstawiająca kubek z farbą, głowicę powietrzną i dyszę, spust, korpus, uchwyt i wlot powietrza
Cykl natryskiwania od pociągnięcia spustu do gotowej powłoki
- Sprężone powietrze dostaje się do pistoletu przez wlot powietrza u podstawy rękojeści.
- Częściowe pociągnięcie spustu otwiera zawór powietrza, rozpoczynając przepływ powietrza przez dyszę.
- Pociągnięcie spustu powoduje dalsze wycofywanie iglicy płynu, uwalniając farbę do strumienia powietrza.
- Powietrze przepływające przez nasadkę rozbija farbę na drobne kropelki w procesie znanym jako atomizacja.
- Rogi głowicy powietrznej kształtują kropelki w wachlarz lub okrągły wzór, zanim opadną na powierzchnię.
Podstawowe elementy pistoletu natryskowego HVLP z zasilaniem grawitacyjnym
Większość pistoletów natryskowych HVLP ma te same podstawowe części, niezależnie od tego, czy są przeznaczone do renowacji samochodów, wykańczania mebli, czy do ogólnych prac związanych z powlekaniem przemysłowym.
| Główne elementy typowego pistoletu natryskowego HVLP zasilanego grawitacyjnie | |
| Komponent | Funkcja |
| Kubek z farbą | Zatrzymuje materiał powłokowy i podaje go do kanału płynu |
| Osłona powietrzna i dysza | Kształtuje rozpyloną farbę w ostateczny wzór natrysku |
| Igła w płynie | Kontroluje ilość farby uwalnianej po naciśnięciu spustu |
| Wyzwalacz | Otwiera razem zawór powietrza i iglicę cieczy, aby rozpocząć natryskiwanie |
| Pokrętło regulacji ilości powietrza | Reguluje ilość powietrza docierającego do nasadki w zależności od rozmiaru i wzoru wentylatora |
| Pokrętło regulacji płynu | Ogranicza odległość, na jaką może się wycofać igła, kontrolując wydalanie płynu |
| Wlot powietrza | Łączy pistolet z wężem sprężonego powietrza u podstawy uchwytu |
Zasilanie grawitacyjne vs zasilanie syfonowe vs pistolety natryskowe HVLP z zasilaniem ciśnieniowym
Pistolet natryskowy HVLP można zbudować w oparciu o trzy różne układy pojemników, a właściwy wybór zależy od wielkości zadania, lepkości materiału i tego, jak całkowicie zbiornik musi zostać opróżniony.
| Porównanie pistoletów natryskowych HVLP z zasilaniem grawitacyjnym, syfonowym i ciśnieniowym | ||
| Typ kanału | Pozycja Pucharu | Najlepiej nadaje się do |
| Zasilanie grawitacyjne | Na górze korpusu pistoletu | Panele samochodowe, meble, detale wymagające pełnego drenażu kubka |
| Zasilanie syfonem | Poniżej korpusu pistoletu | Większa pojemność kubka, natrysk ogólnego zastosowania pod różnymi kątami |
| Zasilanie ciśnieniowe | Oddzielny zbiornik ciśnieniowy połączony wężem | Produkcja wielkoseryjna i ciągłe powlekanie przemysłowe |
Ponieważ Pistolet natryskowy HVLP z zasilaniem grawitacyjnym wymaga mniejszego ciśnienia powietrza, aby przenieść materiał do strumienia powietrza, pozostaje najczęstszą konfiguracją do renowacji samochodów i prac wykończeniowych mebli, gdzie liczy się precyzyjna kontrola.
HVLP vs LVLP vs konwencjonalne pistolety natryskowe
Kupujący poszukujący pistoletu natryskowego HVLP często spotykają się z dwoma pokrewnymi terminami: LVLP, co oznacza Low Volume Low Pressure, oraz konwencjonalne pistolety natryskowe, które działają przy wyższym ciśnieniu z mniejszym naciskiem na wydajność przenoszenia. Pistolety LVLP zużywają mniejszą ilość powietrza niż pistolety HVLP, co czyni je praktycznym rozwiązaniem w przypadku mniejszych sprężarek, przy jednoczesnym utrzymaniu stosunkowo niskiego poziomu nadmiernego natrysku. Konwencjonalne pistolety wywierają większy nacisk na płyn, zapewniając silną atomizację w przypadku cięższych lub szybkoschnących materiałów, ale zazwyczaj wysyłają więcej materiału do powietrza, a nie na powierzchnię.
Względne porównanie pistoletu natryskowego HVLP z konwencjonalnym pistoletem wysokociśnieniowym na podstawie pięciu praktycznych czynników, ocenionych w prostej skali od 1 do 5 dla ilustracji
Wydajność przenoszenia w porównaniu do różnych typów pistoletów natryskowych
Wydajność transferu opisuje, jaka ilość natryskiwanego materiału faktycznie ląduje na docelowej powierzchni, zamiast odpływać w postaci nadmiernego natrysku. Ta pojedyncza liczba jest jednym z głównych powodów, dla których pistolet natryskowy HVLP jest preferowany w porównaniu ze starszym sprzętem wysokociśnieniowym do szczegółowych prac wykończeniowych.
Przybliżone zakresy wydajności nanoszenia według typu pistoletu natryskowego, pokazane dla ogólnego porównania, ponieważ rzeczywiste wyniki różnią się w zależności od materiału i techniki
Wymagania dotyczące ciśnienia i zużycia powietrza
Pistolet natryskowy HVLP jest zwykle zaprojektowany do pracy przy ciśnieniu około 26 do 29 psi mierzonym na głowicy powietrznej w wielu standardowych konfiguracjach, chociaż dokładna wartość zależy od konkretnego pistoletu i arkusza danych producenta. Zużycie powietrza, mierzone w stopach sześciennych na minutę, wzrasta wraz ze wzrostem rozmiaru dyszy lub końcówki, co jest ważnym szczegółem przy dopasowywaniu pistoletu do sprężarki powietrza.
Przybliżone zużycie powietrza w stopach sześciennych na minutę w odniesieniu do rozmiaru końcówki dyszy, pokazane na ilustracji, ponieważ rzeczywiste zapotrzebowanie różni się w zależności od modelu pistoletu
Wybór rozmiaru dyszy i wzoru natryskiwania
Dysza, czasami nazywana końcówką lub dyszą cieczy, jest jednym z najważniejszych wyborów przy konfigurowaniu pistoletu natryskowego HVLP. Mniejsza dysza jest odpowiednia dla cienkich, szybko płynących materiałów, natomiast większa dysza jest potrzebna w przypadku grubszych powłok, które w przeciwnym razie miałyby trudności z czystym rozpyleniem.
| Typowe rozmiary dysz for an HVLP spray gun and typical matching material | |
| Rozmiar dyszy | Typowy materiał |
| 1,0 mm to 1.2mm | Bazy, bejce i cienkie tonery |
| 1,3 mm to 1.4mm | Podkłady, uszczelniacze i powłoki ogólnego przeznaczenia |
| 1,5 mm to 1.8mm | Bezbarwne powłoki nawierzchniowe i ogólne prace lakiernicze |
| 1,8 mm to 2.0mm | Cięższe powłoki przemysłowe i wykończenia teksturowane |
Typowe zastosowania pistoletów natryskowych HVLP
Pistolet natryskowy HVLP jest stosowany wszędzie tam, gdzie kontrolowane, równomierne wykończenie ma większe znaczenie niż prędkość natryskiwania, co wyjaśnia, dlaczego pojawia się w tak szerokiej gamie branż.
Przybliżony rozkład typowych zastosowań końcowych pistoletów natryskowych HVLP w projektach wykańczania i powlekania
Materiały i jakość wykonania
Materiały użyte w ścieżce cieczy i korpusie pistoletu natryskowego HVLP wpływają zarówno na trwałość, jak i kompatybilność z różnymi chemikaliami powłok.
- Dysze i igły ze stali nierdzewnej są odporne na szeroką gamę powłok na bazie rozpuszczalników i wody, nie powodując korozji w miarę upływu czasu.
- W kanałach powietrznych i pokrętłach regulacyjnych powszechnie stosowane są mosiężne złącza, zapewniające płynne gwintowanie i niezawodne uszczelnienie.
- Aluminiowe lub kompozytowe korpusy pistoletów zmniejszają całkowitą masę, co ma znaczenie podczas długich sesji wykańczania.
- Uszczelki i uszczelnienia wykonane z PTFE lub podobnych materiałów zapewniają szczelność przepływu płynu, jednocześnie umożliwiając płynny ruch igły.
Jak wybrać odpowiedni pistolet natryskowy HVLP
Dopasowanie pistoletu natryskowego HVLP do wykonywanego zadania sprowadza się do krótkiej listy kontrolnej czynników praktycznych.
- Wybierz rodzaj podawania, grawitację, syfon lub ciśnienie, w zależności od pojemności kubka i kąta natrysku.
- Dopasuj wielkość dyszy do lepkości nakładanej powłoki.
- Upewnij się, że sprężarka powietrza może zapewnić CFM wymaganą przez pistolet przy ciśnieniu roboczym.
- Aby uniknąć częstego uzupełniania, należy wziąć pod uwagę pojemność kubka w zależności od wielkości zadania.
- Jeżeli praca wymaga dłuższych sesji natryskiwania, należy sprawdzić masę i wyważenie pistoletu.
- Poszukaj pistoletu, który można łatwo zdemontować w celu czyszczenia pomiędzy zmianami powłoki.
- Upewnij się, że pistolet ma oddzielne pokrętła regulacji objętości powietrza i płynu, umożliwiające precyzyjną kontrolę.
- Dopasuj pistolet do zastosowania, niezależnie od tego, czy jest to praca w motoryzacji, meblarstwie, przemyśle czy majsterkowaniu.
Wskazówki dotyczące konserwacji i czyszczenia
Pistolet natryskowy HVLP będzie działał nieprzerwanie przez długi czas, jeśli po każdym użyciu zostanie wykonany kilka prostych czynności konserwacyjnych.
- Oczyścić miskę, dyszę i kanał płynu natychmiast po zakończeniu cyklu powlekania, zanim materiał wyschnie wewnątrz pistoletu.
- Unikaj moczenia uszczelek gumowych lub syntetycznych w agresywnych rozpuszczalnikach przez dłuższy czas, ponieważ może to skrócić ich żywotność.
- Regularnie sprawdzaj O-ringi i uszczelki i wymieniaj te, które wykazują pękanie lub stwardnienie.
- Przechowuj pistolet z rozluźnioną igłą cieczy, a nie mocno dociśniętą do gniazda.
- Aby zapobiec dostaniu się wilgoci i zanieczyszczeń do pistoletu, należy zastosować filtr i regulator na linii powietrza.
- Dodaj niewielką kroplę smaru do punktu obrotu spustu, aby zapewnić płynność działania.
Współpraca z niezawodnym producentem pistoletów natryskowych HVLP
Ningbo Lis Industrial Co., Ltd to firma o ugruntowanej pozycji Producent pistoletów natryskowych HVLP and Pistolet natryskowy HVLP z zasilaniem grawitacyjnym fabryka z siedzibą w Chinach. Firma utrzymuje dedykowany zespół badawczo-rozwojowy i współpracuje z klientami zarówno nad projektami opartymi na rysunkach, jak i na próbkach, oferując siebie jako Pistolet natryskowy OEM HVLP i partner ODM dla marek, które potrzebują dostosowanego rozwiązania w zakresie natryskiwania.
Jako szeroko zakrojona Dostawca pistoletów natryskowych HVLP , Lis produkuje sprzęt o kilku zastosowaniach, w tym samochodowy pistolet natryskowy HVLP linia do prac wykończeniowych, an przemysłowy pistolet natryskowy HVLP asortyment do linii produkcyjnych do powlekania oraz modele ogólnego przeznaczenia dostosowane do mniejszych warsztatów. Kupujący poszukujący profesjonalny pistolet natryskowy HVLP lub Dostawca pistoletów do malowania natryskowego HVLP przy zamówieniu zbiorczym możliwa jest również współpraca z firmą Hurtownia pistoletów natryskowych HVLP objętości, z możliwością dostosowania modeli pistoletów pneumatycznych i pneumatycznych.
Lis zbudowała sieć marketingową i serwisową, która dociera do klientów w Europie, Ameryce Północnej, na Bliskim Wschodzie, w Afryce Południowej i Azji Wschodniej, a firma w dalszym ciągu rozwija długoterminowe relacje biznesowe w tych regionach dzięki stałej jakości produktów i elastycznemu wsparciu projektowemu.
Często zadawane pytania
| P1: Co to jest pistolet natryskowy HVLP HVLP oznacza wysoką objętość i niskie ciśnienie. Wykorzystuje większą ilość powietrza pod niższym ciśnieniem niż konwencjonalne pistolety, aby poprawić wydajność nanoszenia i zmniejszyć nadmierne natryskiwanie podczas nakładania farby lub materiału powłokowego. | Pytanie 2: Jak działa pistolet natryskowy HVLP Sprężone powietrze przepływa przez pistolet i dyszę, rozpylając cząsteczki farby w drobną mgiełkę. Ten przepływ powietrza o większej objętości i niższym ciśnieniu poprawia wydajność przenoszenia w porównaniu ze starszymi metodami natryskiwania. |
| P3: Do czego służą pistolety natryskowe HVLP Pistolet natryskowy HVLPs are commonly used for automotive painting, furniture finishing, industrial coating, and a wide range of DIY projects where a smooth, even finish is the goal. | P4: Jaka jest różnica pomiędzy pistoletami natryskowymi HVLP i LVLP Pistolety HVLP zużywają większą ilość powietrza, podczas gdy pistolety LVLP, czyli pistolety o niskiej objętości i niskim ciśnieniu, zużywają mniejszą objętość powietrza, co jest odpowiednie dla mniejszych sprężarek, chociaż pistolety HVLP często nadal zapewniają silniejszą ogólną atomizację przy większych zadaniach. |
| P5: Jaka jest różnica pomiędzy pistoletami natryskowymi HVLP zasilanymi grawitacyjnie i syfonowo? Pistolet natryskowy HVLP z zasilaniem grawitacyjnym utrzymuje kubek na górze i odprowadza wodę bardziej całkowicie, podczas gdy pistolet z zasilaniem syfonowym utrzymuje kubek pod korpusem i zazwyczaj zapewnia większą pojemność materiału do pracy ciągłej. | P6: Jakiego rozmiaru sprężarki powietrza potrzebujesz do pistoletu natryskowego HVLP Wymagania różnią się w zależności od rozmiaru dyszy i modelu pistoletu, ale wiele pistoletów natryskowych HVLP potrzebuje od około 4 do 14 stóp sześciennych powietrza na minutę, dlatego zaleca się sprawdzenie arkusza danych konkretnego pistoletu pod kątem parametrów sprężarki. |
