Co to jest Pistolet natryskowy
Pistolet natryskowy to ręczne narzędzie, które rozpyla farbę, powłokę lub materiał wykończeniowy w drobną mgiełkę i kieruje ją na powierzchnię za pomocą kontrolowanego strumienia sprężonego powietrza lub ciśnienia hydraulicznego. Zamiast nakładać materiał za pomocą pędzla lub wałka, pistolet natryskowy rozbija płynną powłokę na drobne kropelki i przenosi je na docelową powierzchnię, tworząc gładszą i bardziej równą warstwę. Ten podstawowy mechanizm jest stosowany w wykańczaniu mebli, odnawianiu samochodów, produkcji metali, powlekaniu statków i ogólnym malowaniu przemysłowym.
Podstawowa idea każdego pistoletu natryskowego do malowania jest taka sama: płyn spotyka się ze strumieniem powietrza w pobliżu dyszy, rozpada się na kropelki i jest prowadzony na obrabiany przedmiot w kontrolowanym wachlarzu lub okrągłym wzorze. W zależności od modelu zmienia się sposób dostarczania płynu do dyszy, wykorzystywane ciśnienie powietrza oraz sposób, w jaki pistolet równoważy jakość wykończenia z wydajnością przenoszenia materiału. Zrozumienie tych różnic pomaga operatorom wybrać sprzęt pasujący do powłoki, podłoża i środowiska pracy.
Pistolety natryskowe są szeroko stosowane, ponieważ skracają czas aplikacji na dużych lub szczegółowych powierzchniach i zapewniają bardziej spójną teksturę powierzchni niż metody ręczne. Pistolet do malowania można ustawić w celu uzyskania szerokiego wachlarza w celu szybkiego pokrycia otwartych paneli lub zawężenia w celu szczegółowej pracy wokół krawędzi, narożników i listew. Ta elastyczność jest jednym z powodów, dla których pistolety natryskowe pozostają standardowym narzędziem w profesjonalnych lakierniach i na liniach produkcyjnych.
Jak działa pistolet natryskowy
Każdy pistolet natryskowy na sprężone powietrze składa się z małego zestawu współpracujących ze sobą elementów: głowicy powietrznej, dyszy cieczy, igły, spustu i kanału powietrza połączonego ze sprężarką lub turbiną. Po naciśnięciu spustu najpierw zaczyna przepływać powietrze, po czym następuje uwolnienie płynu, gdy igła wycofuje się z gniazda dyszy. Obydwa strumienie spotykają się tuż za osłoną powietrzną, gdzie płyn jest rozrywany na kropelki i kształtowany we wzór przez otaczające strumienie powietrza.
Główne komponenty
- Głowica powietrzna: kształtuje wzór natrysku za pomocą bocznych i środkowych otworów wentylacyjnych
- Dysza i igła cieczy: kontroluj ilość materiału przechodzącą przez sekundę
- Spust: dwustopniowa kontrola, która najpierw uwalnia powietrze, a następnie płyn
- Pokrętło regulacji płynu: ustawia, jak daleko może się wycofać igła
- Pokrętło regulacji wzoru: przełącza pomiędzy kształtem strumienia okrągłego i wachlarzowego
- Wlot powietrza: łączy pistolet z wężem, sprężarką lub turbiną
Zależność pomiędzy objętością powietrza i objętością płynu określa jakość atomizacji. Zbyt duża ilość powietrza w stosunku do cieczy powoduje nadmierne rozpryski i suchą konsystencję powłoki, natomiast zbyt mała ilość powietrza powoduje, że powłoka staje się ciężka i podatna na osiadanie. Z tego powodu ciśnienie pistoletu natryskowego i wydatek płynu prawie zawsze reguluje się razem, a nie oddzielnie, i dlatego operatorzy są przeszkoleni w zakresie traktowania tych dwóch elementów sterujących jako dopasowanej pary, a nie oddzielnych ustawień.
Typowe typy Pistolet natryskowys
Pistolety natryskowe są ogólnie pogrupowane według sposobu, w jaki płyn dociera do dyszy. Trzy najczęstsze kategorie stosowane w warsztatach i liniach produkcyjnych to pistolety z zasilaniem grawitacyjnym, syfonowym i ciśnieniowym, każdy dostosowany do różnych objętości powłoki i różnych pozycji pracy.

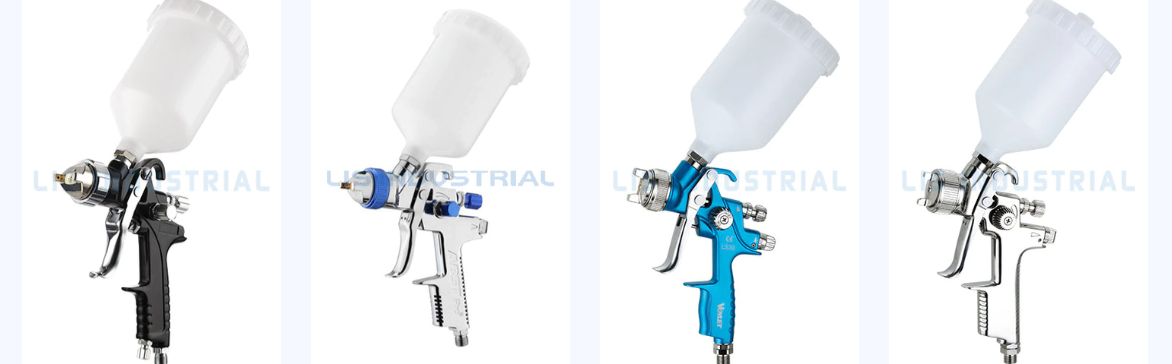

Pistolet do natryskiwania farby grawitacyjnej utrzymuje materiał w kubku zamontowanym na górze korpusu pistoletu, umożliwiając przedostawanie się płynu do dyszy wyłącznie pod wpływem grawitacji. Taka konstrukcja wykorzystuje mniej powietrza do przemieszczania płynu, co poprawia wydajność przenoszenia i ułatwia czyszczenie pistoletu, ponieważ większość powłoki spływa z kubka w sposób naturalny. Pistolety podające z syfonem zamiast tego wyciągają materiał w górę z kubka zamontowanego pod pistoletem, wykorzystując podciśnienie wytwarzane przez szybko poruszające się powietrze, co było rozwiązaniem powszechnym w starszych konwencjonalnych urządzeniach natryskowych. Pistolet natryskowy ciśnieniowy jest podłączony do oddzielnego zbiornika ciśnieniowego lub pompy, która tłoczy materiał przez wąż do pistoletu. Ta konfiguracja jest preferowana w przypadku ciągłego natryskiwania produkcyjnego, dużych powierzchni lub grubszych powłok, które byłyby trudne do uniesienia wyłącznie za pomocą grawitacji lub podciśnienia.
| Typ kanału | Typowa pozycja kubka lub zaopatrzenia | Najlepiej nadaje się do | Wysiłek czyszczenia |
|---|---|---|---|
| Zasilanie grawitacyjne | Kubek montowany na górze | Detale, małe i środkowe panele | Niski |
| Zasilanie syfonem | Kubek montowany poniżej | Opryski ogólnego przeznaczenia | Umiarkowane |
| Zasilanie ciśnieniowe | Zdalny zbiornik ciśnieniowy | Duże powierzchnie, produkcja ciągła | Wyżej ze względu na węże |
Ustawienia PSI i ciśnienia pistoletu natryskowego
Pistolet natryskowy psi to jedno z najczęściej wyszukiwanych ustawień wśród nowych i doświadczonych malarzy i nie bez powodu: zbyt wysokie lub zbyt niskie ciśnienie zmienia cały wynik zadania powlekania. psi rozpylacza farby odnosi się do ciśnienia powietrza dostarczanego do pistoletu, zwykle mierzonego na wlocie powietrza lub na osłonie powietrza, w zależności od typu pistoletu. Konwencjonalne pistolety natryskowe zazwyczaj działają przy wyższym ciśnieniu wlotowym, podczas gdy pistolety HVLP i LVLP są zaprojektowane tak, aby skutecznie rozpylać materiał przy niższym ciśnieniu, co ogranicza nadmierne natryskiwanie i poprawia ilość powłoki faktycznie lądującej na powierzchni.
Jako ogólny punkt odniesienia stosowany w wielu branżach wykańczających, konwencjonalne pistolety zwykle pracują pod ciśnieniem w pobliżu 40 do 50 psi na wlocie, pistolety ciśnieniowe można regulować w zakresie od 20 do 50 psi w zależności od rozmiaru końcówki i lepkości materiału, pistolety HVLP są zazwyczaj ustawiane bliżej 28 do 32 psi na wlocie, aby osiągnąć około 10 psi na głowicy powietrznej, a pistolety LVLP pracują jeszcze niżej, często w zakresie od 20 do 25 psi. Wartości te różnią się w zależności od producenta i konkretnej końcówki cieczy zamontowanej w pistoletu, dlatego też ciśnienie psi dla sprzętu do natryskiwania farby należy zawsze sprawdzać z dokumentacją pistoletu i dostosowywać do używanej powłoki.
Wykres 1. Ogólny zakres odniesienia ciśnienia powietrza wlotowego dla typu pistoletu natryskowego, podany w funtach na cal kwadratowy
Regulacja ciśnienia jest ściśle powiązana z regulatorem ciśnienia pistoletu natryskowego zamontowanym na przewodzie sprężarki lub, w przypadku niektórych pistoletów grawitacyjnych, regulatorem wbudowanym u podstawy uchwytu. Ustawianie ciśnienia pistoletu natryskowego nieco poniżej maksymalnej zalecanej wartości i testowanie na złomie przed obróbką ostatecznej powierzchni jest powszechną praktyką wśród profesjonalnych malarzy, ponieważ pozwala na precyzyjne dostrojenie ciśnienia pistoletu malarskiego bez marnowania powłoki na rzeczywistym przedmiocie obrabianym.
Jak wyregulować pistolet natryskowy
Nauka regulacji pistoletu natryskowego zaczyna się od zrozumienia trzech elementów sterujących, które znajdują się w prawie każdym nowoczesnym pistoletze: pokrętle cieczy, osłonie powietrznej lub pokrętle wzoru oraz regulatorze ciśnienia wlotowego. Regulacja pistoletu natryskowego rzadko jest jednoetapowa, ponieważ każdy element sterujący wpływa na zachowanie pozostałych, gdy powietrze i ciecz spotkają się w dyszy.
Podstawowa sekwencja regulacji
- Ustawić sprężarkę lub regulator na psi dla pistoletu natryskowego wymienionego w przewodniku wyposażenia dla zainstalowanej końcówki cieczy
- Całkowicie otwórz pokrętło regulacji cieczy, a następnie zamknij je o około jeden pełny obrót, aby rozpocząć od umiarkowanej wydajności
- Przetestuj natryskiwanie na złom za pomocą okrągłego wzoru, aby sprawdzić wielkość kropli przed ukształtowaniem wentylatora
- Obróć pokrętło wzoru, aby poszerzyć lub zawęzić kształt wachlarza w zależności od rozmiaru powlekanej powierzchni
- Dostosuj pokrętło płynu, aż wzór będzie wskazywał równomierne pokrycie, bez grubych krawędzi i cienkich środków
- Ponownie sprawdź ciśnienie po każdej wymianie płynu, ponieważ grubszy materiał często wymaga niewielkiego wzrostu ciśnienia
Umiejętność regulacji pistoletu do malowania natryskowego oznacza także odczytanie samego wzoru natryskiwania. Wzór, który jest cięższy z jednej strony, zwykle wskazuje na częściowo zablokowany otwór wentylacyjny w kołpaku, natomiast wzór, który jest zbyt wąski dla pokrywanego panelu, często oznacza, że sterowanie wentylatorem jest zbyt mocno zamknięte. Małe korekty, testowane w krótkich seriach na złomie, zwykle dają lepsze wyniki niż duże zmiany wprowadzane jednocześnie.
Wybór właściwej dyszy i rozmiaru końcówki
Końcówka cieczy, czasami nazywana dyszą, kontroluje ilość materiału przechodzącego przez pistolet podczas jednego przejścia i bezpośrednio wpływa zarówno na jakość wykończenia, jak i zużycie powietrza. Mniejsze końcówki nadają się do cienkich, szybkoschnących materiałów, takich jak bejce i lakiery, natomiast większe końcówki są potrzebne do grubszych powłok, takich jak podkłady, wykończenia teksturowane lub farby przemysłowe o dużej zawartości substancji.
| Tabela 2. Ogólne wskazówki dotyczące rozmiarów końcówek dysz według rodzaju materiału | ||
| Rozmiar końcówki | Lepkość materiału | Powszechne zastosowanie |
| 1,0 do 1,2 mm | Cienki | Bejce, lakiery, barwniki |
| 1,3 do 1,4 mm | Lekki do średniego | Bazy, lakiery bezbarwne |
| 1,5 do 1,7 mm | Średni | Ogólne lakiery nawierzchniowe, wykończenia mebli |
| 1,8 do 2,0 mm | Średni to heavy | Podkłady, uszczelniacze, powłoki strukturalne |
Wykres 2. Ogólne odniesienie dotyczące zużycia powietrza w stopach sześciennych na minutę w zależności od rozmiaru końcówki dyszy
Wydajność ciśnienia i transferu
Wydajność przenoszenia opisuje, jaka ilość natryskiwanego materiału faktycznie ląduje na powierzchni, a nie odpływa w postaci nadmiernego natrysku. Liczba ta zmienia się wraz z ciśnieniem pistoletu malarskiego, a zrozumienie wzoru pomaga operatorom zmniejszyć straty materiału bez utraty jakości wykończenia. Ustawione zbyt wysokie ciśnienie dobrze atomizuje materiał, ale wypycha większą część kropel obok celu. Ustawiony zbyt nisko, atomizacja staje się słaba, a wykończenie powierzchni ucierpi, mimo że mniej materiału zostaje utracone do powietrza.
Wykres 3. Przybliżony trend wydajności przenoszenia dla różnych ustawień ciśnienia oprysku, pokazany jako ogólny wzór odniesienia
Powyższy wykres ilustruje wzór powszechnie opisywany w odniesieniach do handlu wykańczaniem: pistolety typu HVLP zwykle osiągają szczytową wydajność przenoszenia w dolnej i środkowej części zakresu ciśnienia, a następnie zmniejszają się w miarę dalszego wzrostu ciśnienia, podczas gdy pistolety konwencjonalne mają stosunkowo płaską i niższą krzywą wydajności w tym samym zakresie ciśnienia. Jest to jeden z powodów, dla których wiele sklepów, które przestawiły się z konwencjonalnego sprzętu na sprzęt HVLP, zauważyło mniej materiału osadzającego się na podłogach, ścianach i filtrach wentylacyjnych, ponieważ większa część powłoki pozostała na zamierzonej powierzchni.
Porównanie grawitacyjnych pistoletów HVLP i konwencjonalnych pistoletów syfonowych
Wybór pomiędzy stylami broni często sprowadza się do tego, jak każdy z nich radzi sobie na podstawie kilku praktycznych czynników, a nie jednej liczby. Poniższy wykres radarowy porównuje pistolet HVLP zasilany grawitacyjnie z konwencjonalnym pistoletem syfonowym w oparciu o pięć czynników, które malarze zwykle oceniają przed zakupem lub wypożyczeniem sprzętu.
Wykres 4. Ogólne porównanie pistoletów HVLP z zasilaniem grawitacyjnym i konwencjonalnych pistoletów zasilanych syfonem pod kątem pięciu czynników praktycznych
Jak pokazuje wykres, pistolet HVLP z zasilaniem grawitacyjnym ogólnie osiąga lepsze wyniki w zakresie jakości wykończenia, kontroli nadmiernego natrysku, wydajności przenoszenia i łatwości czyszczenia, co wyjaśnia jego popularność w pracach wykończeniowych mebli i samochodów. Konwencjonalny pistolet syfonowy osiąga wyższe wyniki pod względem wszechstronności, ponieważ może obsługiwać szerszy zakres lepkości i objętości materiałów bez zmiany sprzętu, co pozwala na jego użycie do niektórych zadań związanych z malowaniem przemysłowym i konserwacyjnym.
Gdzie używane są pistolety natryskowe
Pistolety natryskowe do malowania pojawiają się w wielu gałęziach przemysłu, a każda z nich ma swoje własne wymagania dotyczące powłok i warunki pracy. W przypadku lakierów i bejc, gdzie najważniejsza jest gładkość powierzchni, sklepy meblowe i meblowe polegają na pistoletach zasilanych grawitacyjnie. Warsztaty lakiernicze samochodowe polegają na pistoletach HVLP i LVLP do lakierów bazowych i lakierów bezbarwnych, gdzie kontrola nadmiernego natrysku wpływa zarówno na jakość wykończenia, jak i czystość warsztatu. W produkcji metali i malowaniu stali konstrukcyjnej często wykorzystuje się systemy zasilania ciśnieniowego w połączeniu z większymi końcówkami, aby skutecznie przenosić cięższe powłoki ochronne na dużych powierzchniach. Do prac związanych z powlekaniem statków często wykorzystuje się sprzęt do podawania ciśnieniowego ze specjalistycznymi końcówkami dostosowanymi do grubych, ochronnych powłok kadłuba nakładanych na zewnątrz.
Do ogólnej konserwacji i malowania obiektów, w tym ogrodzeń, obudów maszyn i urządzeń, często wykorzystuje się pistolety konwencjonalne lub ciśnieniowe ze względu na ich tolerancję na szerszy zakres typów materiałów bez częstych zmian końcówek. We wszystkich tych ustawieniach wybór pistoletu malarskiego zwykle odzwierciedla równowagę pomiędzy pokrywaną powierzchnią, lepkością powłoki i ilością czasu, jaki można poświęcić na przygotowanie i czyszczenie pomiędzy zadaniami.
Konserwacja i pielęgnacja pistoletu natryskowego
Regularne czyszczenie to najważniejszy nawyk zapewniający stałą wydajność każdego pistoletu natryskowego. Materiał pozostawiony w kanałach cieczy lub otworach głowicy powietrznej twardnieje z biegiem czasu i zmienia wzór natryskiwania, często na długo zanim pistolet wykazuje jakiekolwiek inne oznaki zużycia. Demontaż osłony powietrznej i igły po każdym użyciu, przepłukanie kanałów płynu odpowiednim rozpuszczalnikiem czyszczącym i wytarcie powierzchni zewnętrznej pomaga utrzymać pistolet malarski w gotowości do następnego zadania.
Podstawowe nawyki konserwacyjne
- Przepłukać kanał płynu natychmiast po zakończeniu sesji powlekania
- Namoczyć osłonę powietrzną oddzielnie, aby oczyścić małe otwory powietrzne bez ich zarysowania
- Sprawdź igłę i uszczelkę pod kątem zużycia, jeśli spust wydaje się luźny lub nierówny
- Przechowywać pistolet z pustym zbiornikiem na ciecz i odblokowanym spustem
- Okresowo sprawdzaj uszczelki i pierścienie uszczelniające, ponieważ wysuszony materiał może powodować niewielkie wycieki
Konsekwentna konserwacja chroni również dokładność ustawień ciśnienia. Częściowo zablokowana dysza może spowodować, że pistolet będzie zachowywał się tak, jakby ciśnienie psi dla urządzenia natryskowego było ustawione nieprawidłowo, podczas gdy prawdziwym problemem jest ograniczony przepływ. Utrzymywanie broni w czystości eliminuje tę zmienną i sprawia, że przyszłe regulacje będą bardziej przewidywalne.
Pozyskiwanie pistoletów natryskowych od firmy produkcyjnej
Firmy, które muszą zaopatrzyć się w sprzęt do pistoletów natryskowych w dużych ilościach, czy to do dystrybucji detalicznej, programów marek własnych czy wewnętrznych linii produkcyjnych, zazwyczaj szukają partnera produkcyjnego posiadającego własne badania, narzędzia i możliwości montażu, a nie ogólnego dostawcy handlowego. Bezpośrednia współpraca z firmą produkującą pistolety natryskowe umożliwia kupującym szczegółowe omówienie konfiguracji dysz, materiałów misek, mechanizmów spustowych i opakowań, a także dostosowanie specyfikacji do różnych rynków regionalnych.
Od chwili założenia w 1984 roku firma Ningbo Lis Industrial Co., Ltd. zajmuje się badaniami, rozwojem, produkcją i marketingiem serii pistoletów do malowania powietrznego, minisprężarek powietrza i powiązanych narzędzi pneumatycznych. Siedziba firmy znajduje się w Ningbo, mieście portowym o długiej historii przemysłowej i dobrze rozwiniętym łańcuchu dostaw komponentów metalowych i plastikowych stosowanych w sprzęcie natryskowym. Zajmująca powierzchnię ponad 400 000 stóp kwadratowych fabryka pistoletów natryskowych zatrudnia zespół liczący ponad 400 pracowników i osiąga roczną produkcję odzwierciedlającą jedną z większych skali produkcji w branży pistoletów do malowania w Chinach.
Proces produkcyjny w tej fabryce pistoletów natryskowych obejmuje kontrolę surowców, kontrolę jakości procesu podczas montażu, indywidualne testy funkcjonalne gotowych jednostek i końcowy etap kontroli przed pakowaniem. To wielowarstwowe podejście ma na celu wczesne wykrycie niespójności, począwszy od tolerancji dysz cieczy po działanie wyzwalające, zanim produkty trafią do dystrybucji. W przypadku firm planujących pozyskiwanie pistoletów natryskowych na potrzeby długoterminowych relacji dostaw, tego rodzaju pionowo zorganizowana produkcja, obejmująca projektowanie, oprzyrządowanie, montaż i testowanie pod jednym dachem, zasadniczo zapewnia stabilniejsze czasy realizacji i łatwiejszą komunikację na temat niestandardowych wymagań w porównaniu z pracą za pośrednictwem wielu pośredników.
Kupujący oceniający firmę produkującą pistolety natryskowe często pytają o opcje końcówek i nasadek, zakresy pojemności kubków, kompatybilność z istniejącymi konfiguracjami sprężarek oraz formaty opakowań dostosowane do ich kanału sprzedaży. Możliwość omówienia tych szczegółów bezpośrednio z zespołem inżynieryjnym i produkcyjnym, zamiast przechodzić przez kilka etapów odsprzedaży, skraca czas potrzebny do sfinalizowania specyfikacji produktu.
Często zadawane pytania
Dlaczego mój pistolet natryskowy pluje
Plucie zwykle wskazuje na poluzowaną osłonę powietrzną, suchą lub uszkodzoną uszczelkę wokół dyszy cieczy lub powietrze uwięzione w kanale cieczy. Dokręcenie nasadki powietrznej, sprawdzenie uszczelki dyszy i upewnienie się, że otwór wentylacyjny pokrywki kubka jest drożny, często rozwiązuje problem.
Dlaczego mój pistolet natryskowy przecieka
Wycieki wokół obszaru spustowego lub miseczki na płyn są często spowodowane zużytym uszczelnieniem igły, pękniętą uszczelką miseczki lub poluzowanym pokrętłem regulacji cieczy. Wymiana uszkodzonej uszczelki i sprawdzenie, czy wszystkie złączki są prawidłowo osadzone, zwykle zatrzymuje wyciek.
Dlaczego mój pistolet natryskowy nie natryskuje równomiernie
Nierówny strumień jest często powiązany z częściowo zablokowanym otworem wentylacyjnym w nasadce lub końcówką cieczy, która nie odpowiada lepkości natryskiwanego materiału. Dokładne wyczyszczenie nasadki i sprawdzenie rozmiaru końcówki z arkuszem danych powłoki może przywrócić równomierne pokrycie.
Dlaczego wzór natrysku jest nierówny
Wzór, który jest cięższy po jednej stronie, zazwyczaj oznacza, że jeden lub więcej bocznych otworów wentylacyjnych w czapce jest zatkanych. Namoczenie i oczyszczenie każdego otworu z osobna, a nie tylko środkowego, zwykle koryguje kształt wzoru.
Dlaczego pistolet natryskowy wytwarza skórkę pomarańczową
Tekstura skórki pomarańczy jest często związana ze zbyt niskim ciśnieniem dla właściwej atomizacji, pistoletem trzymanym zbyt daleko od powierzchni lub materiałem, który nie został rozcieńczony do zalecanej lepkości. Łączna regulacja ciśnienia pistoletu natryskowego i odległości pistoletu powoduje wygładzenie wykończenia.
Dlaczego mój pistolet natryskowy jest zatkany
Zatykanie wynika zazwyczaj z wysychania materiału w kanale płynu lub nakładce powietrznej po sesji bez czyszczenia. Płukanie pistoletu niezwłocznie po użyciu i unikanie długich okresów przestoju z wciąż załadowanym materiałem pomaga zapobiegać ponownemu zatykaniu.
Dlaczego mój pistolet natryskowy marnuje farbę
Nadmierna strata materiału jest często powiązana z ciśnieniem ustawionym na poziomie wyższym niż wymagane dla używanej końcówki cieczy lub z układem wachlarzowym szerszym niż pokrywana powierzchnia. Nieznaczne obniżenie ciśnienia pistoletu malarskiego i dopasowanie szerokości wzoru do rozmiaru panelu może zauważalnie zmniejszyć ilość odpadów.
Dlaczego mój pistolet natryskowy bulgocze
Bulgotanie w misce zwykle sygnalizuje wyciek powietrza gdzieś na ścieżce płynu, często w pobliżu gniazda dyszy lub luźnej osłony powietrznej. Sprawdzenie, czy dysza jest prawidłowo osadzona, a osłona powietrzna jest prawidłowo dokręcona, jest pierwszym krokiem do wyśledzenia wycieku.
