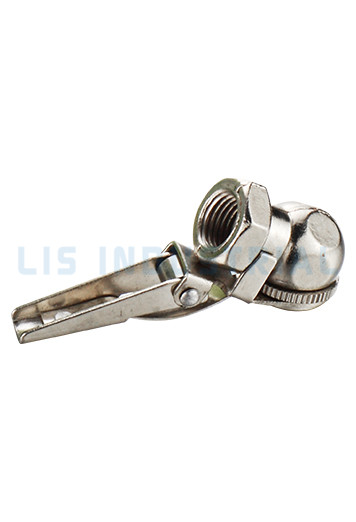

Układy pneumatyczne są szeroko stosowane w produkcji, konserwacji pojazdów i zautomatyzowanych liniach produkcyjnych, a wymagania dotyczące ciśnienia różnią się znacznie w zależności od scenariuszy zastosowań — od układów niskociśnieniowych (np. 0,2–0,5 MPa) do mocowania przy lekkich obciążeniach po systemy wysokociśnieniowe (np. 1,0–3,0 MPa) do podnoszenia ciężkich przedmiotów. Złączki i akcesoria pneumatyczne (takie jak szybkozłącza, węże, zawory i filtry) to „połączenia” układu pneumatycznego; ich odpowiednie dopasowanie do ciśnienia w instalacji bezpośrednio decyduje o bezpieczeństwie, stabilności i wydajności całego systemu. Jakie zatem kluczowe kroki i kwestie należy wziąć pod uwagę przy dopasowywaniu tych komponentów do różnych wymagań ciśnieniowych? Przeanalizujmy poniższe pytania.

Jakie parametry ciśnienia rdzenia powinny być traktowane priorytetowo przy dopasowywaniu złączek i akcesoriów pneumatycznych?

Podczas dopasowywania armatury i akcesoriów wentylacyjnych w przypadku układu pneumatycznego w pierwszej kolejności należy skupić się na dwóch parametrach ciśnienia rdzenia: znamionowym ciśnieniu roboczym i maksymalnym ciśnieniu rozrywającym elementów. Znamionowe ciśnienie robocze odnosi się do maksymalnego ciśnienia, jakie złączka lub akcesorium może wytrzymać stabilnie podczas długotrwałej normalnej pracy i musi być większe lub równe zaprojektowanemu ciśnieniu roboczemu systemu. Przykładowo, jeśli układ pneumatyczny do montażu automatycznego ma projektowane ciśnienie robocze 0,8 MPa, wybrane szybkozłącza i węże muszą mieć znamionowe ciśnienie robocze co najmniej 0,8 MPa – użycie elementów o ciśnieniu znamionowym 0,6 MPa doprowadzi do nieszczelności lub nawet uszkodzenia konstrukcji pod ciśnieniem. Maksymalne ciśnienie rozrywające jest równie krytyczne: jest to minimalne ciśnienie, przy którym element ulegnie rozerwaniu i zwykle jest 3-5 razy większe od znamionowego ciśnienia roboczego. Ten parametr zapewnia bufor bezpieczeństwa na wypadek nieoczekiwanych skoków ciśnienia (np. spowodowanych nieprawidłowym działaniem zaworu lub nadmiernym ciśnieniem sprężarki powietrza). W przypadku układów wysokociśnieniowych (np. 2,0 MPa) należy wybrać komponenty o maksymalnym ciśnieniu rozrywającym co najmniej 6,0 MPa, aby uniknąć niebezpiecznych pęknięć na skutek wahań ciśnienia.

Czy złączki i akcesoria pneumatyczne wymagają różnych strategii dopasowania do układów pneumatycznych niskiego, średniego i wysokiego ciśnienia?

Tak, pasujące strategie dla armatury i akcesoriów wentylacyjnych różnią się znacznie w układach pneumatycznych niskiego, średniego i wysokiego ciśnienia, ponieważ ich wymagania dotyczące łożysk ciśnieniowych i ryzyko zastosowania są różne. W przypadku systemów niskociśnieniowych (zwykle ≤ 0,5 MPa, takich jak chwytaki pneumatyczne w montażu produktów elektronicznych) nacisk kładziony jest na lekkość i opłacalność, przy jednoczesnym zapewnieniu podstawowej wytrzymałości na ciśnienie. Na przykład szybkozłącza mogą być wykonane z tworzyw konstrukcyjnych (o dobrej odporności na korozję i niskiej wadze), a węże mogą być wykonane z PVC lub kauczuku nitrylowego – materiały te spełniają wymagania ciśnieniowe i zmniejszają całkowitą masę systemu. W przypadku systemów średniociśnieniowych (0,5–1,0 MPa, takich jak cylindry pneumatyczne w samochodowych liniach spawalniczych) komponenty wymagają równowagi między odpornością na ciśnienie i trwałością. Bardziej odpowiednie są tutaj szybkozłącza metalowe (np. mosiądz lub stop aluminium), ponieważ mają wyższą odporność na zużycie niż plastikowe; węże powinny być wykonane ze wzmocnionej gumy (z osadzonymi warstwami włókien), aby zapobiec rozszerzaniu się lub deformacji pod wpływem średniego ciśnienia. W przypadku systemów wysokociśnieniowych (≥ 1,0 MPa, takich jak prasy pneumatyczne w ciężkich maszynach), bezpieczeństwo i odporność na ciśnienie są najwyższymi priorytetami. Łączniki powinny być wykonane z metali o dużej wytrzymałości (np. stali nierdzewnej lub stali stopowej) i poddane precyzyjnej obróbce, aby zapewnić szczelne połączenia; węże muszą być odporne na wysokie ciśnienie (np. węże wzmocnione drutem stalowym zwijanymi spiralnie), które wytrzymują ekstremalne ciśnienie bez pękania. Ponadto systemy wysokociśnieniowe wymagają ciśnieniowych zaworów nadmiarowych (o ciśnieniu znamionowym odpowiadającym systemowi), aby zapobiec wypadkom związanym z nadciśnieniem.

Jak zapewnić skuteczność uszczelnienia podczas dopasowywania złączy pneumatycznych i akcesoriów do różnych wymagań ciśnieniowych?

Skuteczność uszczelnienia jest kluczowym czynnikiem zapobiegającym wyciekom powietrza – szczególnie w systemach wysokociśnieniowych, gdzie nawet najmniejsze nieszczelności mogą prowadzić do utraty ciśnienia, zmniejszenia wydajności systemu lub zagrożenia bezpieczeństwa. Pierwszym krokiem jest wybór odpowiedniego materiału uszczelniającego na podstawie ciśnienia. W przypadku układów niskociśnieniowych wystarczą uszczelki z kauczuku nitrylowego lub EPDM, ponieważ mają dobrą elastyczność i niski koszt; w przypadku układów średniociśnieniowych lepsze są uszczelki z fluorokauczuku, ponieważ mają wyższą odporność na temperaturę i ciśnienie; w przypadku układów wysokociśnieniowych wymagane są uszczelnienia metalowe (np. uszczelki miedziane lub aluminiowe) lub uszczelnienia kompozytowe (guma pokryta metalem), ponieważ mogą wytrzymać ekstremalne ciśnienie bez zgniecenia. Drugim krokiem jest wybór odpowiedniej konstrukcji uszczelniającej. W złączkach gwintowanych do systemów niskociśnieniowych można zastosować taśmę lub uszczelniacz do gwintów, aby poprawić uszczelnienie; w instalacjach średnio- i wysokociśnieniowych bardziej niezawodne są złączki wtykowe z wbudowanymi O-ringami (lub uszczelkami czołowymi), ponieważ tworzą szczelne uszczelnienie poprzez odkształcenie uszczelnienia pod wpływem ciśnienia. Dodatkowo należy kontrolować moment montażowy: nadmierne dokręcenie może uszkodzić uszczelkę lub złączkę, a niedostateczne dokręcenie może spowodować wyciek. Na przykład podczas montażu złączy gwintowanych ze stali nierdzewnej w systemie 1,5 MPa moment obrotowy należy dostosować do rozmiaru złączki (np. 15-20 N·m dla złączy 1/2 cala), aby zapewnić prawidłowe uszczelnienie bez uszkodzeń.

Jaką rolę odgrywa dobór materiałów w dopasowywaniu złączek i akcesoriów pneumatycznych do ciśnienia w układzie pneumatycznym?

Wybór materiału ma bezpośredni wpływ na nośność, trwałość i bezpieczeństwo złączy pneumatycznych i akcesoriów. W przypadku systemów niskociśnieniowych na łączniki powszechnie stosuje się materiały z tworzyw sztucznych (np. nylon, POM), ponieważ są lekkie, odporne na korozję i opłacalne, chociaż nadają się tylko do ciśnień ≤ 0,5 MPa, ponieważ wyższe ciśnienie może spowodować ich pękanie. W przypadku układów średniociśnieniowych preferowane są metale nieżelazne (np. mosiądz, stop aluminium): mosiądz ma dobrą obrabialność i odporność na korozję, dzięki czemu idealnie nadaje się na szybkozłącza i zawory; stop aluminium jest lżejszy od mosiądzu, nadaje się na elementy wymagające zmniejszenia masy (np. węże do mobilnego sprzętu pneumatycznego). W przypadku układów wysokociśnieniowych niezbędne są metale o wysokiej wytrzymałości: stal nierdzewna (np. 304 lub 316) ma doskonałą odporność na korozję i ciśnienie, nadaje się do trudnych warunków (np. zakładów chemicznych); stal stopowa (np. stal 45 #) ma wysoką wytrzymałość na rozciąganie, odpowiednią do zaworów i złączek wysokociśnieniowych przenoszących duże obciążenia. Dodatkowo należy wziąć pod uwagę kompatybilność materiału z czynnikiem roboczym (sprężonym powietrzem): przykładowo w układach ze sprężonym powietrzem smarowanym olejem uszczelki powinny być wykonane z materiałów olejoodpornych (np. kauczuku nitrylowego), aby uniknąć pęcznienia lub degradacji. Używanie materiałów niezgodnych z ciśnieniem lub medium może prowadzić do przedwczesnej awarii podzespołów — np. użycie plastikowych złączek w systemie 1,2 MPa, które mogą pęknąć po krótkim okresie użytkowania.
